某新建电厂一期安装两台300MW机组,机组采用发电机一变压器组单元接线接入厂内220kV配电装置,220kV采用双母线接线,有二回负荷线和二回联络线。按照最终规划容量计算的220kV母线三相短路电流(起始周期分量有效值)为30kA,动稳定电流为81kA;高压厂用变压器为一台50/25-25MVA的分裂变,半穿越电抗Ud=16.5%,高压厂用母线电压为6.3kV。请按各小题假设条件回答下列问题。(2011)
(1)本工程选用了220kVSF6断路器,其热稳定电流为40kA、3s,负荷线的短路持续时间为2s。试计算此回路断路器承受的最大热效应是下列哪项值?(不考虑周期分量有效
值电流衰减)
A.1800EA2s
B.1872kA2s
C.1890kA2s
D.1980kA2S
答案:[C]

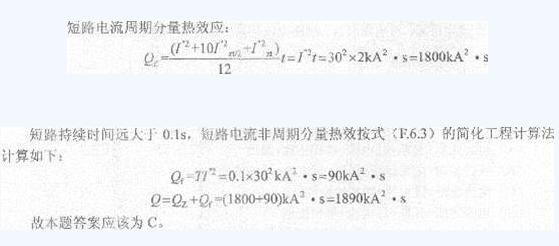

解答过程:根据《导体和电器选择设计技术规定》(DL/T5222—2005)式(F6.2)有
(2)发电机额定电压为20kV,中性点采用消弧线圈接地,20kV系统每相对地电容为0.45μF.消弧线圈的补偿容量应选择下列哪项数值?(过补偿系数K取1.35,欠补偿系数K取0.8)
A.26.1kVA
B.45.17kVA
C.76.22kVA
D.78.24kVA
答案:[B]

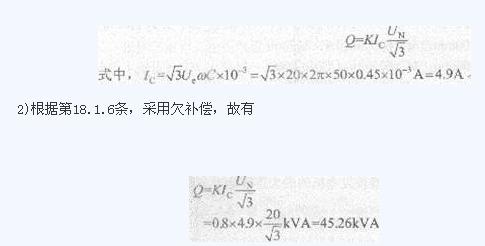

解答过程:1)根据《导体和电器选择设计技术规定》(DL/T5222—2005)第18.1.4条式(18.1.4)有
(3)每台机6.3kV母线分为A、B二段,每段接有6kV电动机总容量为18MW,当母线发生三相短路时,其短路电流周期分量的起始值为下列哪项数值?(设系统阻抗为0,KqD取5.5)
A.27.76kA
B.30.84kA
C.39.66kA
D.42.74kA
答案:[D]

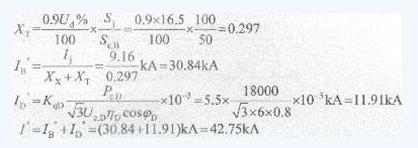

解答过程:根据《火力发电厂厂用电设计技术规定》(DL/T5153—2002)附录M式(M4):
(4)发电机额定功率因数为0.85,最大连续输出容量为额定容量的1.08倍,高压工作变压器的计算容量按选择高压工作变压器容量的方法计算出的负荷为46MVA,按估算厂用电率的原则和方法所确定的厂用电计算负荷为42MVA,试计算并选择主变压器容量最小是下列哪项数值?
A.311MVA
B.315MVA
C.335MVA
D.339MVA
答案:[D]
解答过程:解法1:根据《火力发电厂设计技术规程》(DL5000—2000)第13.1.5条:“容量为200MW及以上的发电机与主变压器为单元连接时,该变压器的容量可按发电机的最大连续容量扣除一台厂用工作变压器的计算负荷和变压器绕组的平均温升在标准环境温度或冷却温度下不超过65。C的条件进行选择。”故有
(根据条文说明第13.1.5条:扣除厂用工作变压器的计算负荷是指以估算厂用电率的
原则和方法所确定的厂用电计算负荷)。
